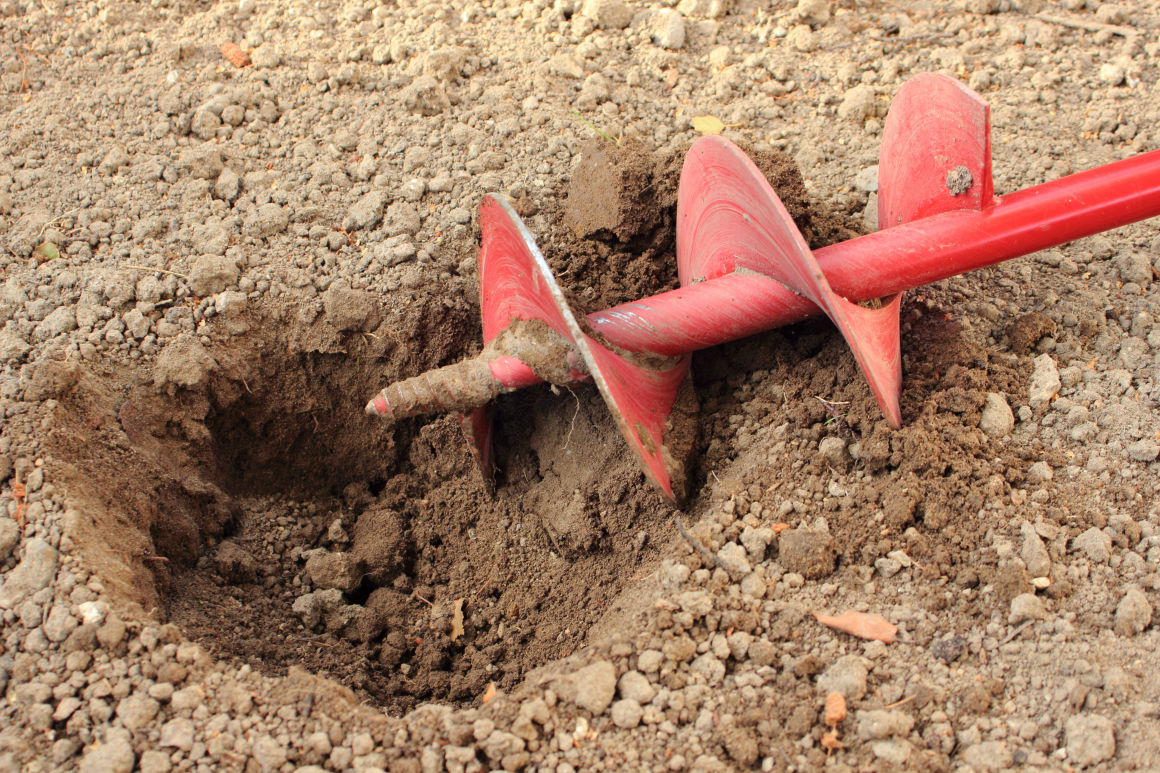

SONDAGEM A TRADO

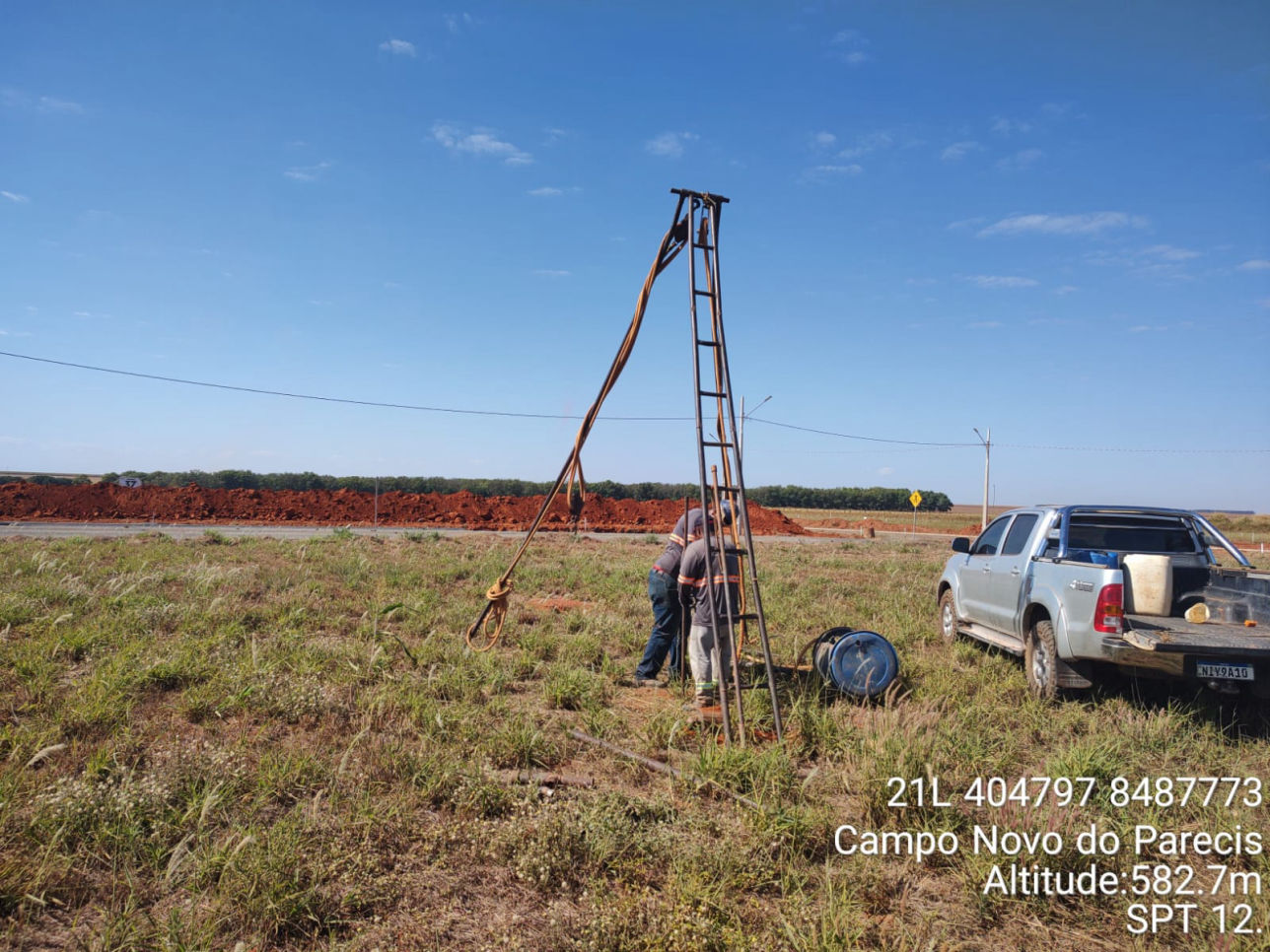

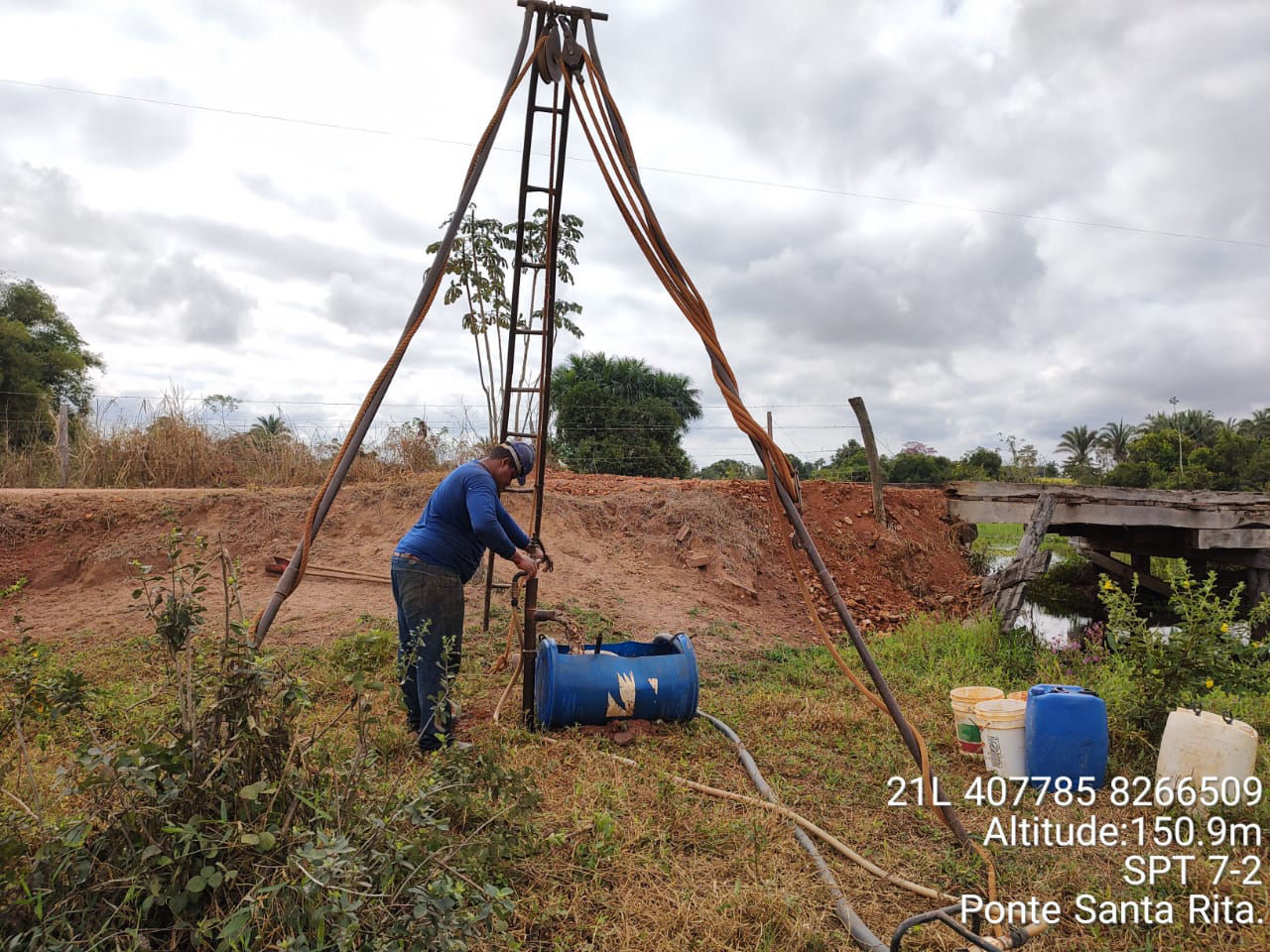

A Sondagem à Percussão, ou Sondagem SPT (Standard Penetration Test), é um dos mais tradicionais procedimentos de investigação geotécnica.

O método consiste em obter a resistência à penetração a cada metro, além de informações como nível do lençol freático (ou seja, o nível d’água), espessura das camadas e tipos de solo, e interferências durante sua execução.

A partir deste ensaio, é possível determinar a capacidade de carga das diferentes camadas do subsolo, além de aferir, pelo número de golpes, a compacidade e a consistência dos solos arenosos e/ou argilosos.

(SPT) SONDAGEM À PERCUSSÃO

(SPT-T)SONDAGEM DE PERCUSSÃO COM TORQUE

A sondagem a percussão com torque é um método mais completo de investigação geotécnica, pelo qual se obtém informações essenciais referente ao subsolo em estudo, acrescentando à conhecida sondagem a percussão a medida de torque máximo e torque residual. Os resultados obtidos fornecem dados mais precisos para projetistas, quanto ao dimensionamento de estacas, através da determinação da tensão de atrito lateral do maciço terroso.

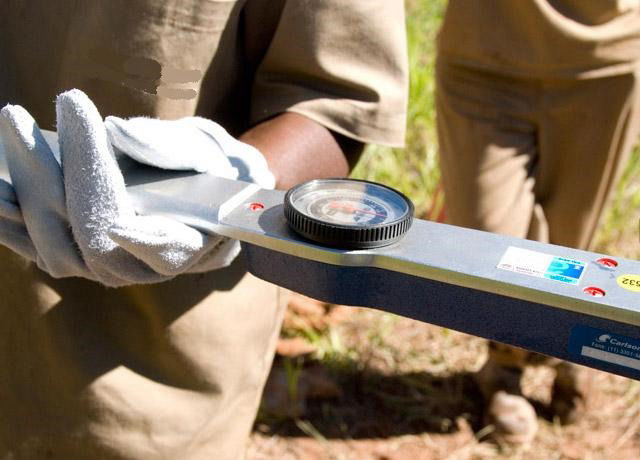

Quando solicitado, a medida do torque é efetuada ao término de cada ensaio de penetração (SPT), verificando-se a medida de torque máximo e torque residual, através de um torquímetro, devidamente calibrado, medidos em Kgf.m. As medidas de atrito lateral no mostrador padrão, obtidas pela aplicação de um momento de torção no topo das hastes do ensaio de medida de resistência a penetração (SPT), dá origem ao ensaio SPTF (Standard Penetration Test with Friction measurement) também conhecido como SPT-T.

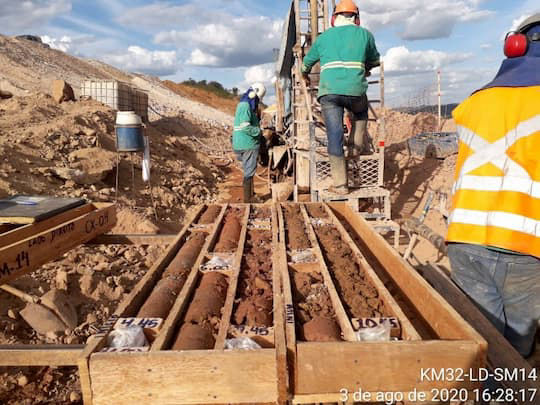

SONDAGEM MISTA (SOLO E ROCHA)

A Sondagem Rotativa é o ensaio realizado quando se constata a presença de rochas na composição do subsolo.

Trata-se do mais completo estudo disponível para a Geologia de Engenharia já que, por meio desta investigação, a equipe de sondagem consegue retirar, recuperar e analisar o tipo de rocha, o que é determinante para que se defina o tipo de fundação mais adequado à construção.

(SR) SONDAGEM ROTATIVA

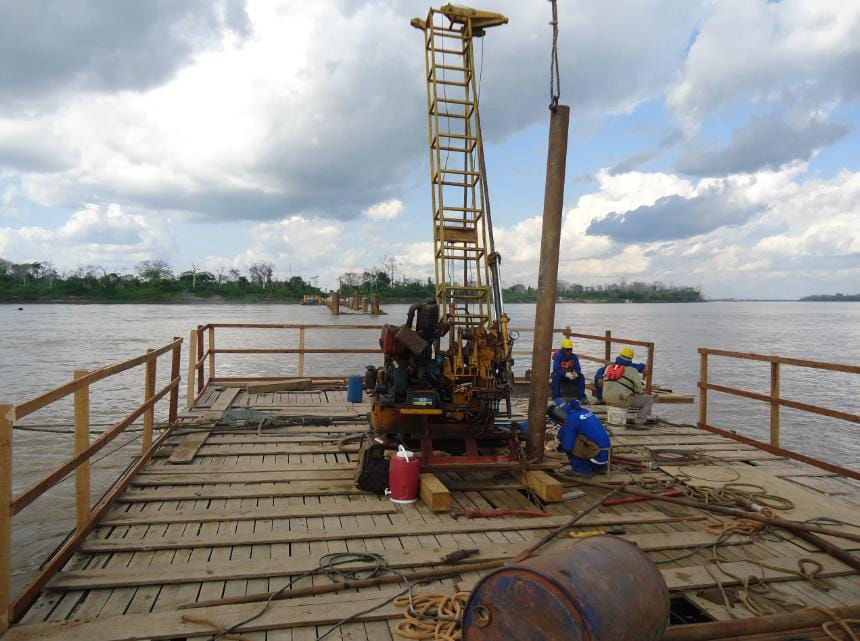

Sondagem Rotativa (SR) é o método de investigação geológico geotécnico que consiste no uso de um conjunto motomecanizado projetado para a obtenção de amostras de materiais rochosos, contínuas e com formato cilíndrico, através de ação perfurante dada basicamente por forças de penetração e rotação que, conjugadas, atuam com poder cortante. A amostra de rocha obtida é chamada de testemunho.

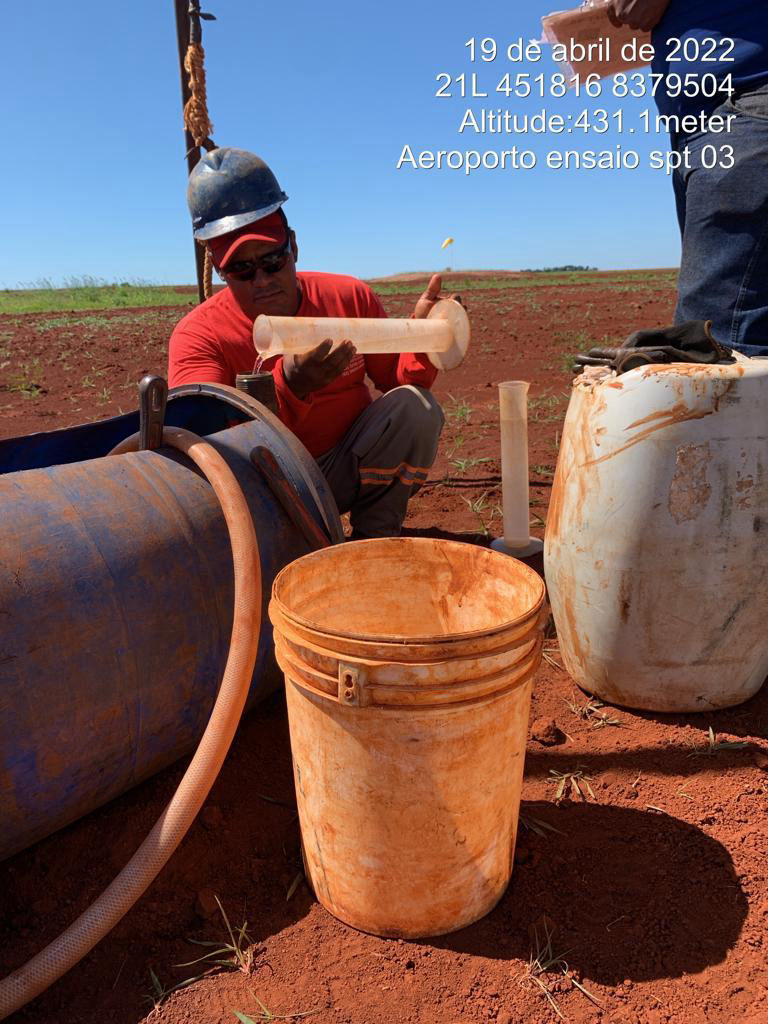

ENSAIO DE INFILTRAÇÃO / PERMEABILIDADE

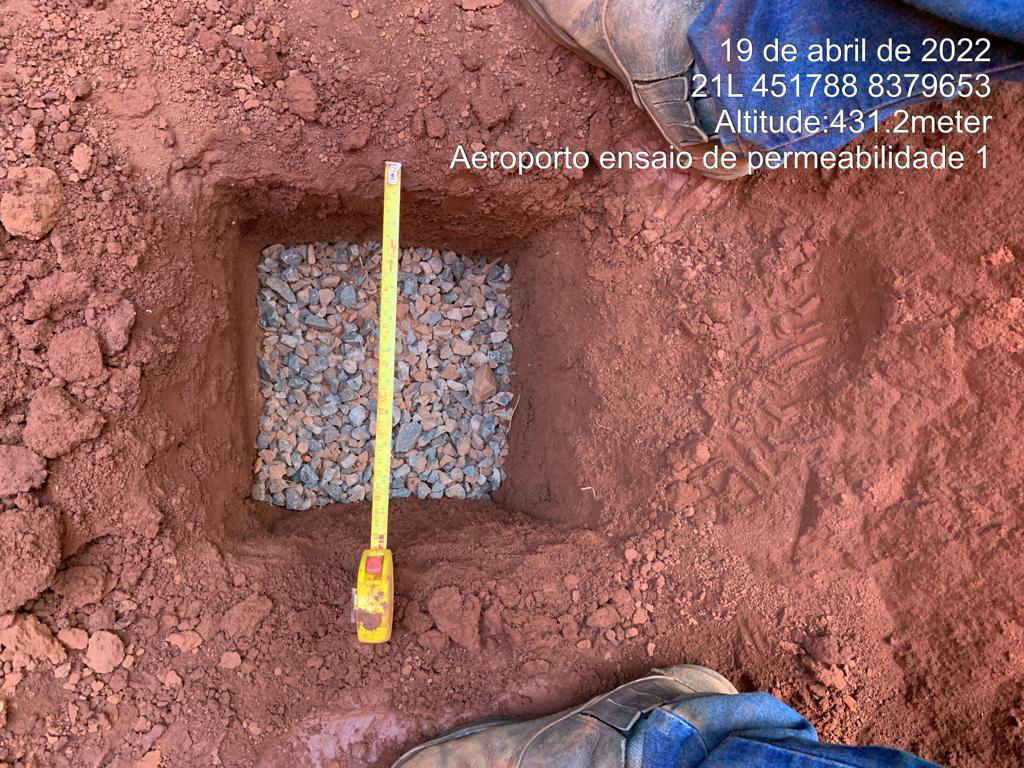

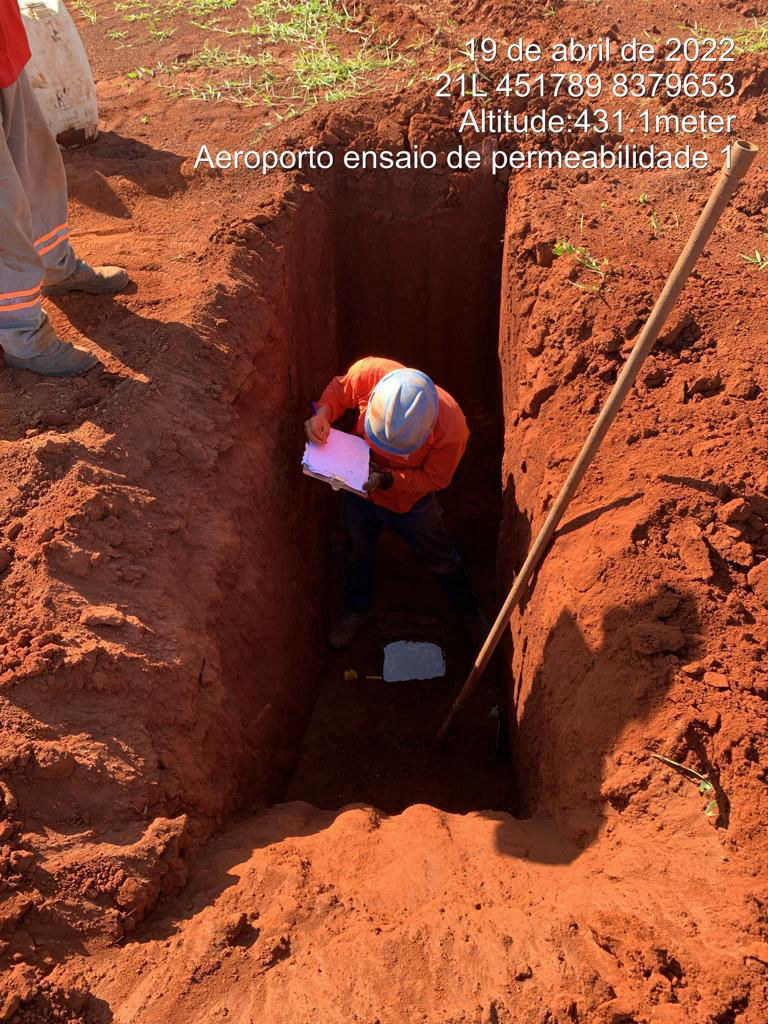

Ensaio de infiltração, também conhecido como ensaio de permeabilidade em solo, é um procedimento frequentemente realizado em projetos de geologia de engenharia e projetos ambientais, visando a determinação dos coeficientes de permeabilidade dos terrenos
em estudo, para implantação de obras civis, como implantação de barragens e túneis, ou projetos ambientais, como por exemplo investigação de áreas contaminadas, implantação de aterro sanitário, cemitério, etc.

Frequentemente realizado em furos de sondagem a percussão e poços de monitoramento, o ensaio de infiltração são também conhecidos como ensaios pontuais, assemelhando-se aos ensaios de perda d’água sob pressão, realizados em maciços rochosos.

Ensaio de Perda d'água sob pressão.

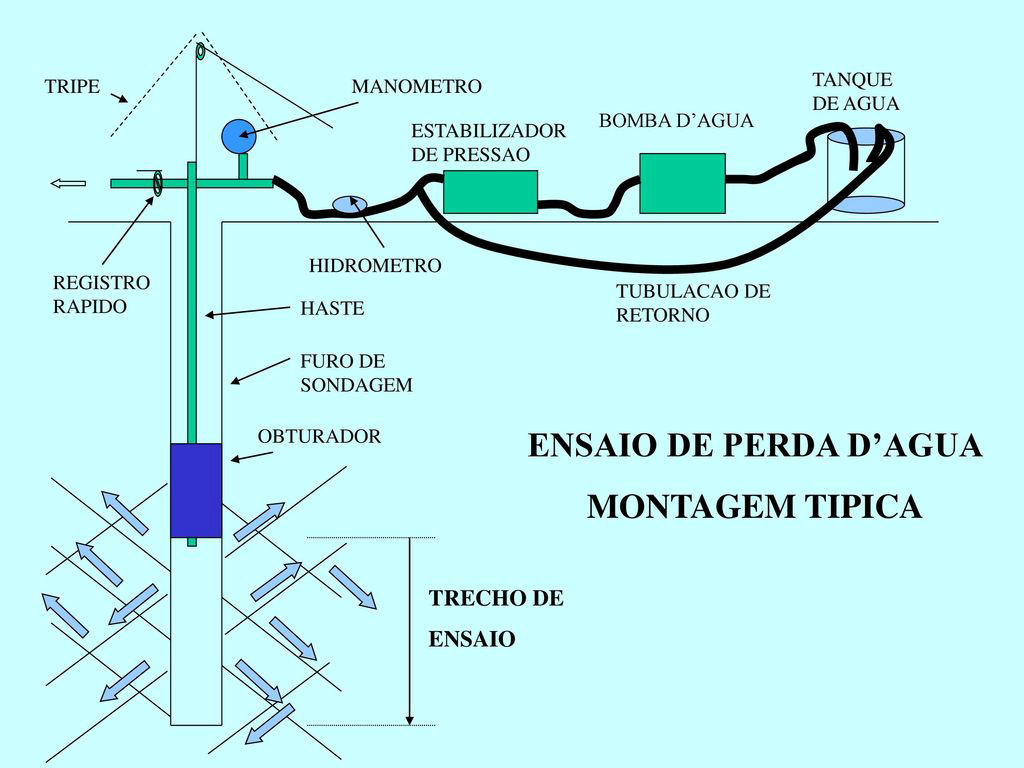

O Ensaio de Perda d'água sob pressão, realizado em maciços rochosos por meio de sondagens rotativas, mistas ou a rotopercussão, tem por objetivo a determinação da perda d'água específica (PE) e do comportamento do maciço frente à percolação de água. Consiste na injeção de água sob pressão em um determinado trecho de um furo de sondagem e na medida da vazão absorvida pelo maciço rochoso durante um certo tempo a uma dada pressão de injeção. A Figura 1 mostra o esquema de montagem dos equipamentos para a execução desse tipo de ensaio.

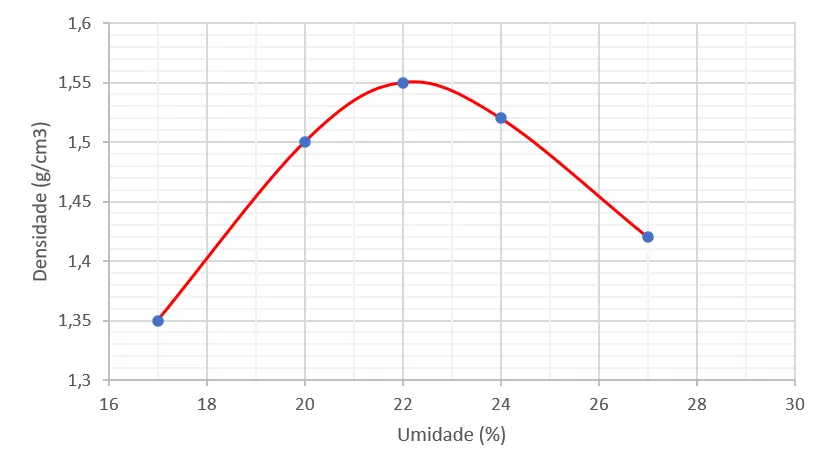

ENSAIO CBR

O ensaio CBR (California Bearing Ratio) ou ensaio ISC (Índice de suporte Califórnia) consiste em um método para avaliar a resistência do solo a penetração de um cilindro padronizado com relação a penetração em uma brita padrão, ou seja, compara as propriedades mecânicas deste solo a uma brita padrão. Os resultados são apresentados de maneira percentual sendo por exemplo um valor de CBR ou ISC de 15% significa que a resistência a penetração do solo testado é de 15% do valor da brita padronizada.

serve para determinar a resistência do solo em comparação a uma brita padrão. Esse valor de resistência é fundamental para a construção de pavimentações principalmente em estradas e rodovias.

LIMITE DE LIQUIDEZ / PLASTICIDADE

Conhecido também como Limites de Atterberg, estes ensaios permitem determinar os limites de consistência do solo. O termo consistência é usado para descrever um estado físico, isto é, o grau de ligação entre as partículas das substâncias. Quando aplicado aos solos finos ou coesivos, a consistência está ligada à quantidade de água existente no solo, ou seja, ao teor de umidade.

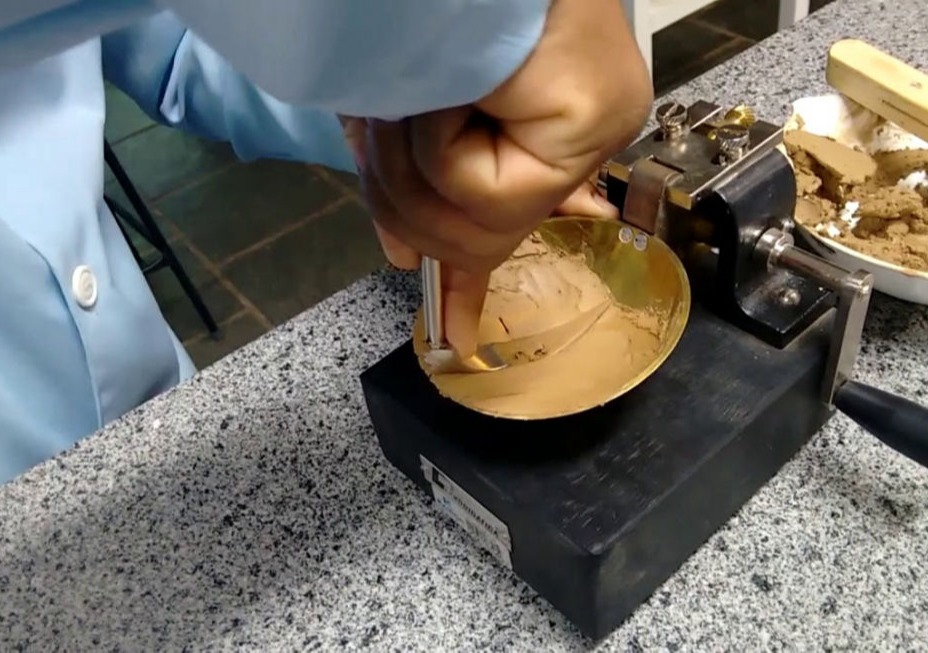

Limite de Liquidez (LL): É o valor de umidade no qual o solo passa do estado líquido para o estado plástico. Esse limite é determinado com auxílio do aparelho de Casagrande no qual se determina o teor de umidade que, com 25 golpes, une os bordos inferiores de uma canelura (um centímetro de comprimento) aberta, na massa de solo, por um cinzel de dimensões padronizadas.

Limite de Plasticidade (LP): É o valor de umidade na qual o solo passa do estado plástico para o estado semi-sólido. É o limite no qual o solo começa a se quebrar em pequenas peças, quando enrolado em bastões de 3 mm de diâmetro. Ou seja, é o menor teor de umidade em que o solo se comporta plasticamente.
